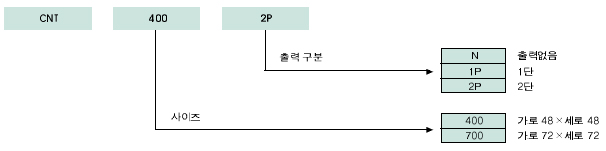

주문사양

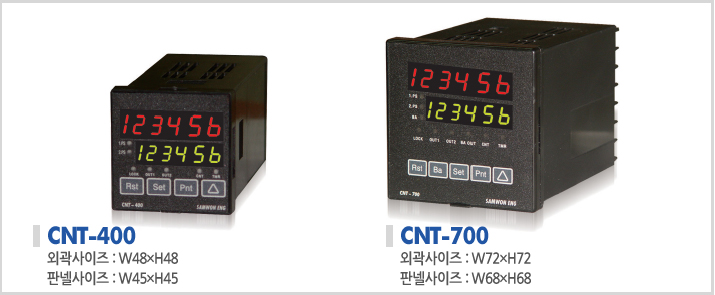

출력종류 CNT-400
- 유접점 : 릴레이출력 2종 SPST(1a)
- 무접점 : NPN 오픈 콜렉터 2점V
출력종류 CNT-700
- 유접점 : 릴레이출력 2종 SPST(1a), SPDT(1c)
- 무접점 : NPN 오픈 콜렉터 3점
출력모드카운터
- 11종류 기능(F→n→C→r→K→p→q→A→s→t→d)설정
출력모드 타이머
- 9종류 기능(ond→ond.1→ond.2→FLK→FLK.1→FLK.2→int→int.1→oFd)설정
입력방식
- 전압입력(PNP)방식→내부전압사용(0~30VDC)
- 무전압입력(NPN)방식 (단락시 임피던스 1kΩ 이하, 개방시 임피던스 100kΩ 이상)
입력모드 종류
카운터, 타이머
- 카운터 : 5종류의 기능(U, d, Ud-A, Ud-b, Ud-C)
- 타이머 : 2종류의 기능(U, d)
입력모드의 기능 중 Ud-c
- 위상차 입력으로 카운터와 엔코더를 사용하여 위치 제어 등을 할 수 있는 기능이며, 1펄스당 변화하는 길이, 액량, 위치 등의 값을 설정 가능(프리스케일)함
시간레인지타이머
- 기능설정 모드에서 시간 레인지의 시간, 분, 초를 구분 설정 가능
특수기능출력
- 기능설정모드, 출력동작모드에 영향을 받지 않고,
설정값에 의해 동작하는 기능(CNT-700)
출력시간설정
기능(카운터)
- out1:10→50→100→200→500→1000→2000→5000→HoLd (단위: ms)
- out2:10→50→100→200→500→1000→2000→5000 (단위: ms)
출력시간설정
기능(타이머)
- out.t:10→50→100→200→500→1000→2000→5000→HoLd (단위: ms)
