특 징

프로그래머블 : 3패튼 20세그먼트 프로그램제어

RS485통신 : 컴퓨터 원격제어통신(1~250대) 기본사양으로 채택

셀프튜닝 탑재 : 별도 오토튜닝 실행없이 자동튜닝 됨

DUTY값 표시 : 실시간 전류 출력량 및 릴레이 출력 작동 비중 표시

전원전압

100~240AC(전압변동률 +10%)

멀티입력

열전대 : K, J, R, T, C, S, B

측온저항체 : Pt100

직류전류, 전압 : 4-20mA, 1-5V, 0-10V

습도센서입력

출력1

릴레이출력
· 접점용량 : 250V AC5A, 30V DC5A
· 접점구성 : 1C
· 제어방식 : PID제어, ON/OFF제어

출력2

릴레이출력
· 접점용량 : 250V AC2A, 30V DC2A
· 접점구성 : 1A
· 제어방식 : ON/OFF제어, OUT1과 개별 작동
· 10종의 경보출력

출력3

릴레이출력

OUT2와 동일

출력4

SSR출력

전류제어출력 · DC4-20mA 전류, 1~5V 전압제어

전송출력 　　 · DC4-20mA 전송출력(SV전송출력, PV전송출력 전환 가능)

출력5

전류제어출력　　· DC4-20mA 전류, 1~5V 전압제어

전송출력　　　　· DC4-20mA 전송출력(SV전송출력, PV전송출력 전환 가능)

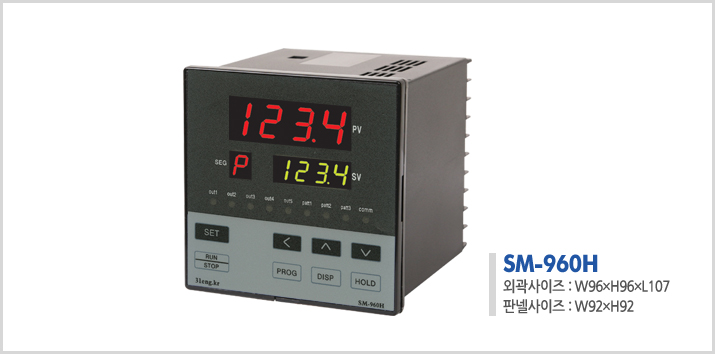

사이즈

외각사이즈 : W96×H96×L107

판넬사이즈 : W92×H92

특 징

간편하게 사용할 수 있는 프로그램제어(3패튼 20세그먼트)

RS485통신 : 1~255대까지 컴퓨터통신 기능을 기본사양으로 채택 데모용 모니터링프로그램(20대까지 사용) 무상제공

멀티입력 : 열전대 5종, 측온저항체 1종, 직류전압 2종, 직류전류 1종, 습도센서등 9종류의 센서입력

정전보상기능 : 프로그램제어 중 정전이 되었을 경우 정전 직전의 값을 기억, 정전 복구 후 이어서 작동

출력전류 제한 : 전류출력 사용 시 출력전류치 상, 하를 제한하는 기능

슬로우스타트 : 전류출력 사용 시 전원 ON과 동시에 과다한 전류가 발생하여 장비의 손상을 입을 수 있는 장치에 전류 슬로우스타트를 설정하므로써 이를 방비

리모트 : 타 제품의 SV값을 받아서 본 제품도 타 제품과 동일하게 제어

10종의 경보 기능

수동전류출력 : 임의의 전류값을 지정하여 지속적으로 출력시킴

10종의 알람

멀티출력 : 전류출력 2종, 릴레이출력 3종, SSR출력 1종

전원전압

100~240AC(전압변동률 +10%)

입력종류

열전대 : K, J, R, T, C

측온저항체 : DIN PT

직류전류, 전압 : 4-20mA, 1-5V, 0-10V

습도센서입력

출력1 | 메인출력

릴레이출력
· 접점용량 : 250V AC5A, 30V DC5A
· 접점구성 : 1C
· 제어방식 : PID제어(정,역전환 가능), ON/OFF제어(정,역전환 가능)

출력2 | 경보위주의 보조출력

릴레이출력
· 접점용량 : 250V AC2A, 30V DC2A
· 접점구성 : 1A
· 제어방식 : ON/OFF제어(정,역전환 가능, OUT1과 개별 작동)
· 10종의 경보출력

출력3 | 경보위주의 보조출력

릴레이출력 · OUT2와 동일

출력4 | 전류 메인출력

SSR출력

전류제어출력 · DC4-20mA 전류, 1~5V 전압제어(정,역전환, 슬로우스타트, 상,하 제한기능 내장)

전송출력 　　 · DC4-20mA 전송출력(SV전송출력, PV전송출력 전환 가능)

출력5 | 전류 보조출력

전류제어출력　　· DC4-20mA 전류, 1~5V 전압제어(정,역전환, 슬로우스타트, 상,하 제한기능 내장)

전송출력 · DC4-20mA 전송출력(SV전송출력, PV전송출력 전환 가능)

COPY제어 기능 : 출력4의 전류제어와 동일하게 제어

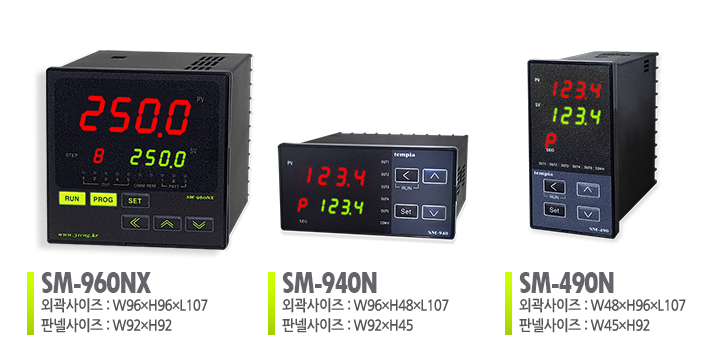

사이즈

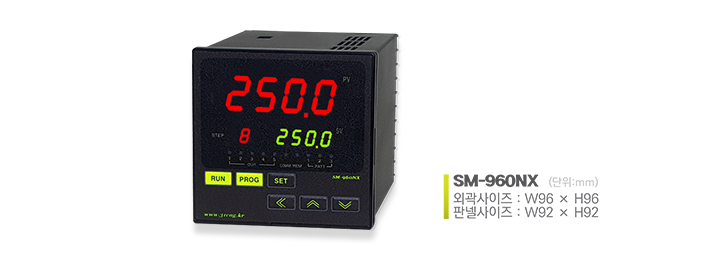

SM-960N 　　·외곽사이즈 : W96×H96×L107　·판넬사이즈 : W92×H92

SM-940N 　　·외곽사이즈 : W96×H48×L107　·판넬사이즈 : W92×H45

SM-490N 　　·외곽사이즈 : W48×H96×L107　·판넬사이즈 : W45×H92
